　■パノラマ撮影　素朴な疑問（2000/04/19）

　長らく使っている専用の雲台は、カメラの位 置を調節して雲台の回転軸とカメラの回転軸をあわせることができる設計になっている。ボクはアップルのQTVR作成ソフト「QuickTime VR Authoring Studio」のマニュアルp.80“撮影機材の選び方”にある『参考：カメラの回転軸はピント面 を中心に回転させる必要があります。』の記述にしたがって、ピント面＝フィルム面 と考え、雲台の回転軸とフィルム面をあわせるようにセッティングしていた。
　この記述に対応する形で掲載されていた説明図が曲者だった。ピント面＝フィルム面 と考えるとこの説明図の意図とは異なることになる。しばらく悩んだ末に前記の自分流の結論に達し、その後延々とこのセッティングで撮影していたのである。

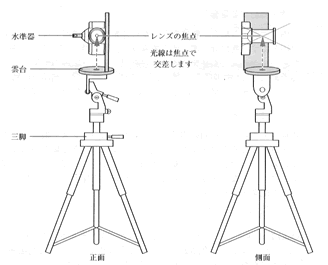

【アップル QuickTime VR Authoring Studioのマニュアルp.80より抜粋】

　 ところが。ある日、某バシカメ店頭で手にしたマンフロットのQTVR用雲台のカタログには、雲台の回転軸をレンズの先端部にあわせた写 真が掲載されていた。後日購入したこの雲台のマニュアルにも、レンズの先端部を雲台の回転軸にあわせるような説明図が掲載されていた。

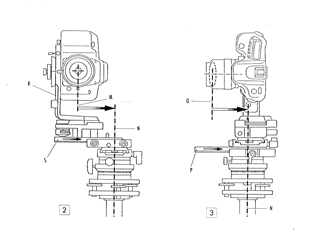

【Manfrotto QuickTime VR KITのマニュアルより抜粋】

　？？？？。はたしていずれのセッティングが正しいのだろうか？
　QuickTime VR開発元か。カメラの三脚や雲台の専門メーカーか。そして両者の指示とも異なる自己流のセッティング方法か....。

　“迷ったら試せ”というわけで、さっそく様々なセッティングを試してみることにした。あわせて先達の意見も伺っておこうということで、『Mac Wire』や『デジタルカメラエクスプレス』 等に寄稿し、自らのサイトでもQTVRの作例を数多く発表している荻窪圭氏宛に、失礼と思いつつもイキナリの質問メールを出してみた。

　解答はコチラのサイトに簡潔な説明があるのでご参照をば。
　［前編］
　　http://www.zdnet.co.jp/macwire/9910/22/c_yakata.html
　［後編］
　　http://www.zdnet.co.jp/macwire/9910/29/c_yakata.html

　ひとまず自分でも設定を変えて実験をしてみた。

　1)雲台の回転の中心をカメラのフィルム面にする
　2)雲台の回転の中心をカメラのフィルム面とレンズ前縁の中間にする
　3)雲台の回転の中心をレンズの前縁にする

　というわけで、レンズの近くに対象物があったほうが各セッティングの違いを確認しやすいだろうという推測のもと、炎天下、車内のパノラマ撮影を敢行した。ちなみにその日は北海道には珍しく不快指数が80を越えたとか.....。
　各項目の車内写真は、前後席の間に設置した三脚の上にVR撮影用の雲台をセットし、17-35mmレンズの17mm側縦位 置で撮影した素材をアップル QuickTime VR Authoring Studio（QTVRAS）でパノラマムービー化、QuickTime Playerでpict書類に書き出し、macromedia fireworksでJPEG化したもの。クルマを俯瞰したとすると、写真1から3にかけてカメラの位 置が雲台上で後退していることになる。

1)雲台の回転の中心をカメラのフィルム面 にする
	今回のセッティングではもっともカメラがフロントガラスに近付いた状態になる。QTVRASでステッチする（つなぎ合わせる）とハンドルと助手席前縁がズレてしまっている。
2)雲台の回転の中心をカメラのフィルム面 とレンズ前縁の間にする
	今回のセッティング中ベストな結果となった。QTVRの先達である荻窪圭氏より教えていただいた「カメラのフィルム面 前方にレンズの焦点距離分移動した位置を回転の中心にする」という方法でセッティング。
3)雲台の回転の中心をレンズの前縁にする
	今回のセッティングではもっともカメラが後退した状態になる。写 り込んでいるエリアは最も広いが、ステッチする際にズレが生じてしまう。

　3種類のセッティングで撮影したVRムービーを見比べたい方はコチラをどうぞ。
